Особливості прокладання однотрубних систем опалення у багатоквартирних будинках

Правильний вибір типу труб для системи опалення

Надійність та довговічність трубопроводів для тієї чи іншої сфери застосування фундаментально залежать від правильно обраного типу труби. Доволі часто ми стикаємося з будівельними кошторисами, де на централізовані високотемпературні системи опалення закладається звичайна пластикова труба «PP-R PN20», а інколи й «PN16. Використання звичайних, суцільнопластикових поліпропіленових труб для високотемпературних систем опалення не рекомендується, оскільки вони мають вищий коефіцієнт лінійного розширення і призначені для виконання інших задач, не для централізованого опалення.

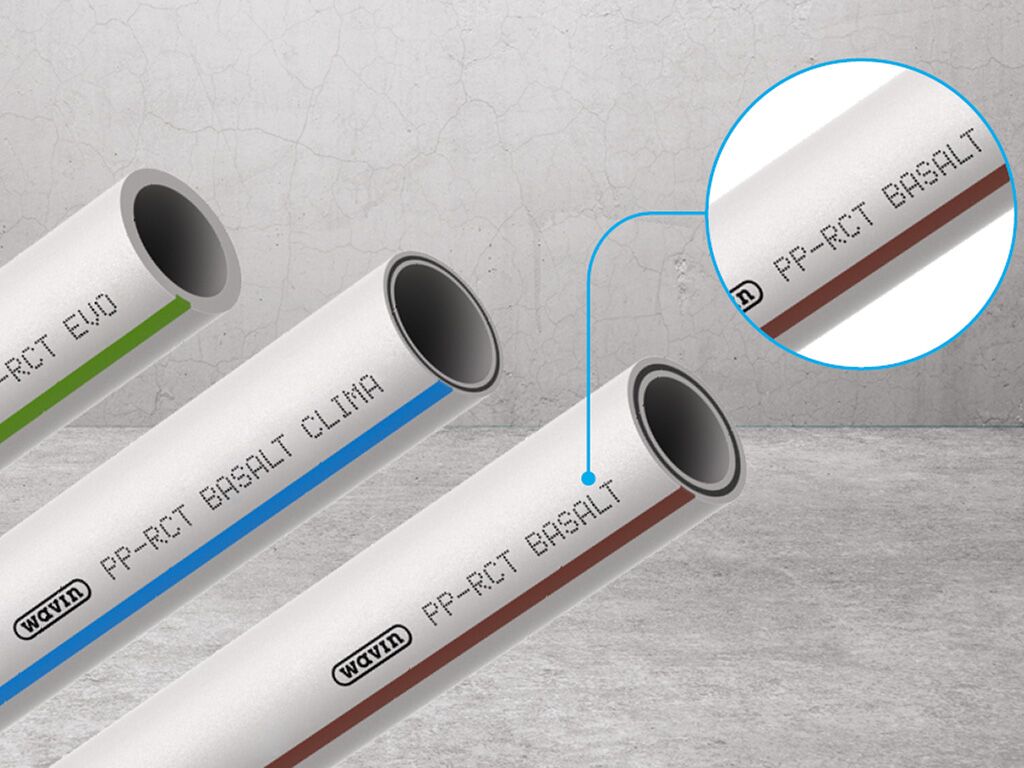

Для монтажу високотемпературних систем радіаторного опалення (5 класу експлуатації за EN ISO 10508) інженерно обґрунтованим стандартом є труби, армовані базальтовим волокном, еталонним представником яких є труба Wavin Ekoplastik Fiber Basalt Plus. Інтеграція базальту замість традиційного скловолокна дає трубопровідній системі низку вагомих переваг:

По-перше, така труба має втричі менше лінійне теплове розширення порівняно зі звичайним суцільнопластиковими трубами PP-R.

По-друге, базальтове армування та використання поліпропілену нового покоління - PP-RCT, забезпечують високу стійкість до пікових температурних і баричних навантажень, характерних для однотрубних систем.

З точки зору зручності монтажу, на відміну від труб з алюмінієвим шаром на поверхні, який перед зварюванням необхідно видаляти за допомогою спеціального обрізувача, Ekoplastik Fiber Basalt Plus не вимагає жодної такої обробки перед зварюванням. У трубах, де алюмінієвий шар розташований посередині товщини стінки, обрізка не потрібна, але зате під час експлуатації відбувається розшарування і руйнування труби. Труба Fiber Basalt Plus повністю усуває ризики розшарування, тим самим зменшуючи можливі помилки монтажника та гарантуючи цілісність і герметичність системи на довгі роки.

Опис частих помилок

На практиці монтаж стояків однотрубних систем опалення часто супроводжується типовими порушеннями будівельних норм та інструкції з монтажу.

• Відсутність обвідної ділянки (байпасу), або ж встановлення запірної арматури на байпасі: Пряме підключення радіатора в розрив стояка унеможливлює встановлення запірно-регулюючої арматури, при цьому будь-яке звуження прохідного перерізу на опалювальному приладі зупиняє циркуляцію у всьому стояку, тому встановлення будь-якої запірної арматури на байпасі, а також використання системи без обвідного трубопровода заборонено.
• Встановлення кульових кранів на вході і виході радіатора, замість вентилів: Дуже часта помилка монтажників, в результаті якої виключається можливість регулювання потоку теплоносія в опалювальному приладі. Кульові крани не призначені й конструктивно не пристосовані до функції регулювання потоку. Регулювати ж потік, і відповідно температуру у своїх приміщеннях хочуть усі користувачі, тому варто встановлювати хоча б вентилі для відсікання радіатора, бажано з повним потоком, або ж термостатичні клапани.
• Неправильне розміщення та кріплення трубопроводу: Переплутування нерухомих точок (НК) та ковзних точок (РК) порушує кінематику компенсатора, навіть якщо він правильно спроєктований і розрахований. Якщо ковзний хомут затягнутий занадто сильно і неправильно підібрано діаметр хомута, у такому кріпленні виникає сила тертя, яка не дозволяє трубі ковзати, і вона поводиться як фіксована точка, що може призводити до  «хвилястості» труби.
• Недотримання умов компенсування: Розміщення байпасу надто близько до основного стояка, або ж безпосередньо на осі стояка перетворює його на жорстку розпірку, яка блокує еластичність вузла підключення. Компенсувати лінійне розширення збільшенням кількості кріплень також є недоцільним.

Всі ці, та інші, не згадані тут помилки, інколи відлякують інженерів від роботи з поліпропіленом, але даремно.

Одна з можливих схем прокладання стояків однотрубної системи опалення

На приведеній нижче ілюстрації (Мал.1) зображена принципова схема підключення радіатора до стояка однотрубної системи опалення у багатоквартирному будинку. У проєкті Першої редакції ДБН В В.2.5-67:2025 «Опалення, вентиляція та кондиціонування повітря» зокрема у пункті 6.2.2.13 зазначено:

«6.2.2.13 При відкритому прокладанні трубопроводів слід передбачати компенсацію їх теплового подовження, насамперед використовуючи вигини, обумовлені внутрішньою геометрією будівлі, та відступи вузлів приєднання стояків і приладових віток до магістралей; потім, як правило, додаткових вигинів прямолінійних ділянок трубопроводів – П-подібних та аналогічного типу компенсаторів. При цьому навколо вигинів трубопроводів потрібно передбачати місця їх вільного зміщення. Допускається застосування осьових компенсаторів. Компенсацію теплового подовження однотрубного стояка слід передбачати зміщенням замикаючих або обхідних ділянок вузлів обв'язки опалювальних приладів.»

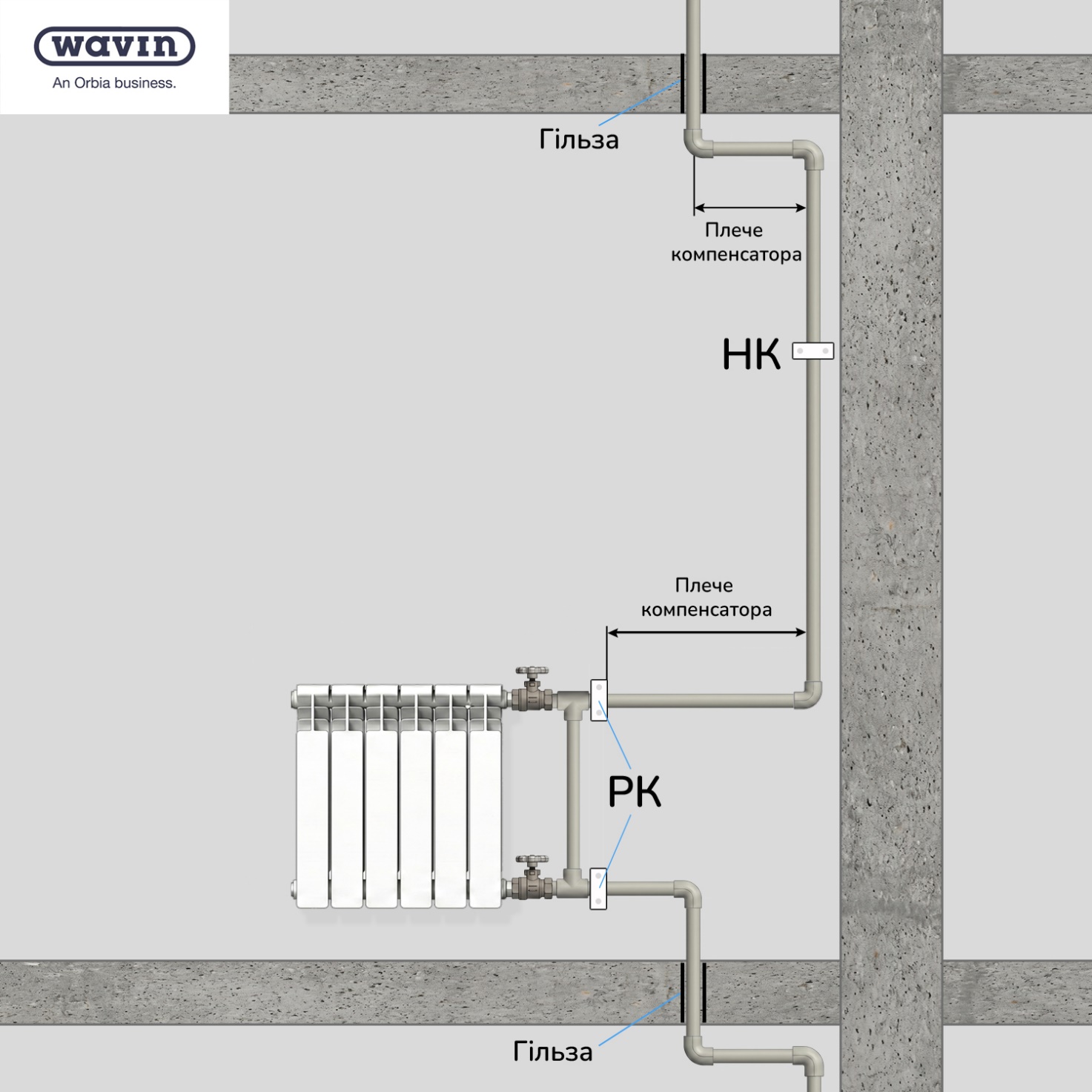

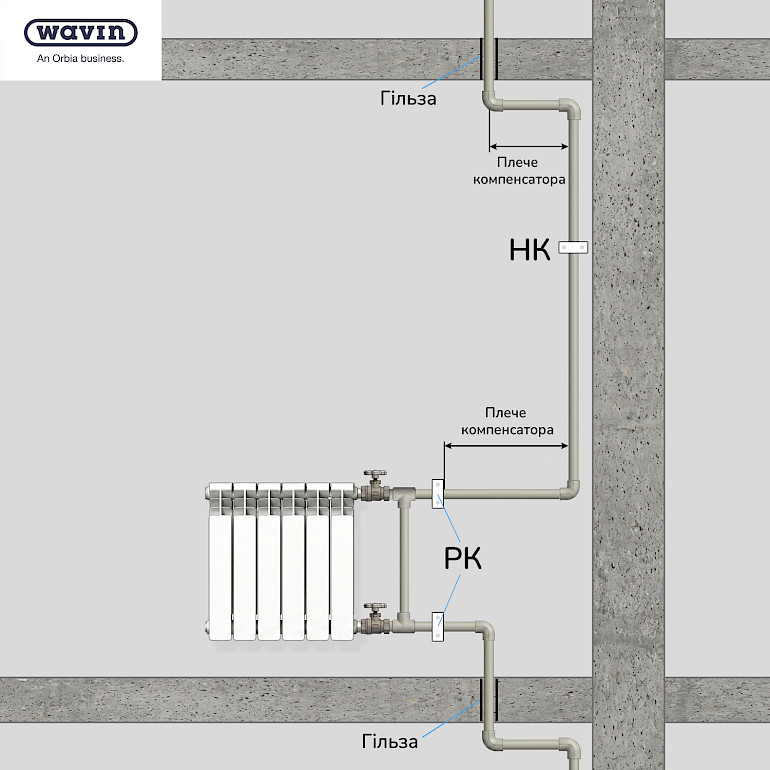

Мал.1 Спосіб компенсування лінійного розширення стояка та підключення радіатора на однотрубній системі опалення, за відкритого прокладання.

Детальніший опис схеми:

1. Наявність байпасу та арматури:
   • Безпосередньо перед радіатором встановлено вертикальну обвідну ділянку (байпас). Вона забезпечує безперервну циркуляцію теплоносія по стояку до інших квартир, незалежно від того, відкриті чи закриті крани на самому опалювальному приладі.
   • На подавальній та зворотній підводках схематично позначено вентилі (або термоклапан і вентиль), що дозволяє регулювати тепловіддачу приладу або повністю його демонтувати без зупинки всієї системи.
2. Компенсація лінійного теплового розширення (П-подібний компенсатор):
   • Замість окремої компенсаційної петлі, використовується зміщення від осі стояка – відступ. Цю рекомендацію прямо прописано у Проєкті ДБН В.2.5-67:2025.
   • Горизонтальні ділянки трубопроводу, позначені як «Плече компенсатора» будуть еластично згинатися вгору або вниз, гасячи напруження в трубах. Нагадаємо, що згідно з інструкцією з монтажу Wavin Ekoplastik PP-RCT, за необхідності окремі вузли системи можна збирати з переднапруженням.
3. Система кріплень (Кінематика труби):
   • РК (Рухома опора): Встановлена на магістральному вертикальному стояку. Вона виконує роль напрямної: утримує трубу рівно по вертикалі, не даючи їй "випучуватись" дугою, але дозволяє вільно ковзати вгору та вниз при температурних розширеннях.
   • НК (Нерухома опора): Дві нерухомі опори зафіксовані на горизонтальних відгалуженнях, ближче до байпаса. Вони жорстко "якорять" вузол підключення радіатора до стіни. Завдяки цьому радіатор стоїть нерухомо, а вся термічна деформація вертикального стояка передається виключно на еластичний вигин "плечей компенсатора".
4. Прохід через будівельні конструкції:
   • У місцях перетину залізобетонних міжповерхових перекриттів труба проходить крізь гільзи, які повинні виступати над підлогою та під перекриттям приблизно на 5 см. Це важливе правило монтажу: гільза створює зазор, який дозволяє трубі вільно рухатися всередині бетону під час нагрівання/охолодження, запобігаючи стиранню пластику об гострі краї плити.

Для розрахунків конкретних параметрів П-компенсатора, лінійного теплового розширення, а також оптимальних відстаней між рухомими опорами використовуйте безкоштовні калькулятори на сайті ekoplastik.ua

Про альтернативу гільзуванню переходів через перекриття

Для проходу полімерного стояка через міжповерхові залізобетонні перекриття та стіни зазвичай застосовуються гільзи (футляри). Гільза виконується зі сталевої або міцної полімерної труби. Її внутрішній діаметр має бути на 10-20 мм більшим за зовнішній діаметр робочої труби. Зазор між трубою та гільзою щільно заповнюється негорючим, еластичним матеріалом (наприклад, мінеральною ватою), що не перешкоджає ковзанню. Гільза повинна виступати над рівнем чистової підлоги на 30-50 мм для захисту від затікання води під час прибирання або при протіканнях.

В інструкції з монтажу Wavin Ekoplastik PP-RCT вказано про можливість замуровування поліпропіленових трубопроводів у бетон, стяжку, а також дозволено запінювання труб. Негорючу монтажну піну, що поєднує функції шумогасіння, звуко- та теплоізоляції можна використовувати для проходу полімерних трубопроводів крізь перекриття й стіни.

Відтак – це ще більш спрощує  наведену вище схему (див. Мал.2), оскільки запінені переходи вважаються нерухомими опорами, тобто унеможливлюють поздовжній рух труби, розділяючи вертикальний стояк на рівномірні ділянки, а отже значно спрощується компенсація лінійного теплового розширення на кожній з цих ділянок, та зменшується необхідність у додаткових кріпленнях.

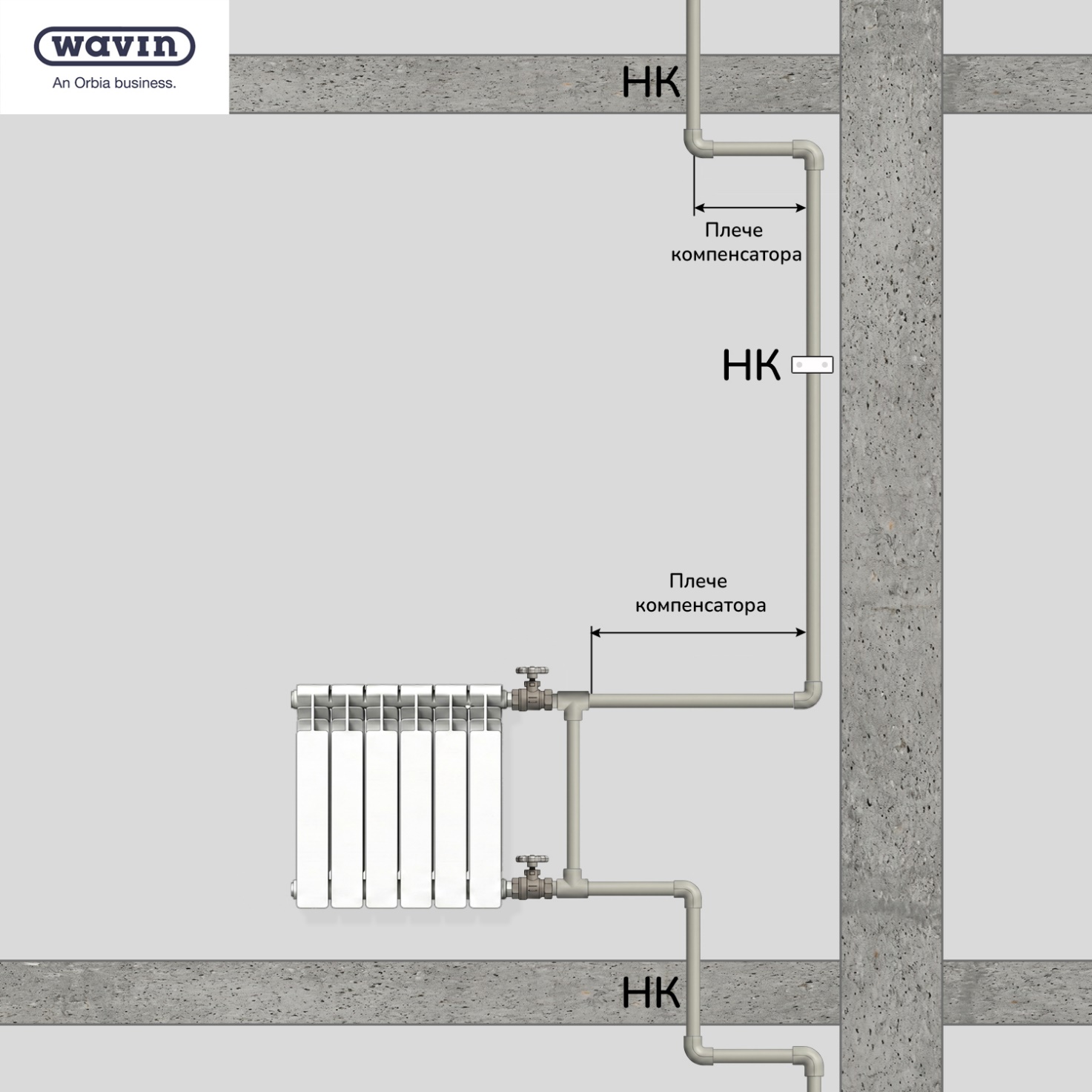

    Мал.2 Спосіб компенсування лінійного розширення стояка та підключення радіатора на однотрубній системі опалення, без застосування гільз між перекриттями.

Універсальні протипожежні манжети Wavin BM-R90

Використання полімерних труб у багатоповерховому будівництві створює ризик поширення вогню на суміжні поверхи через отвори в перекриттях у разі пожежі. Для відновлення межі вогнестійкості перекриття виробник рекомендує застосовувати спеціальні протипожежні манжети Wavin BM-R90. Це насправді найкраще рішення для протипожежного захисту на сьогоднішній день, який існує на ринку. Wavin BM-R90 — це сучасне європейське інженерне рішення, розроблене для локалізації вогню.

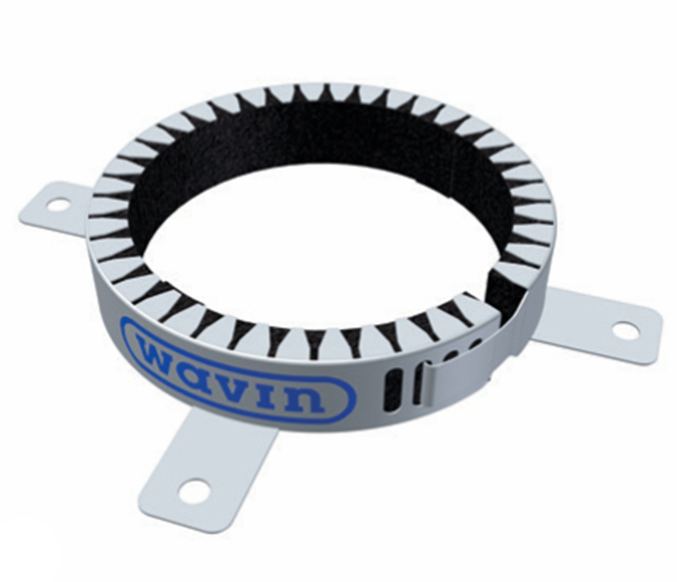

Мал.3 Універсальна протипожежна муфта Wavin BM-R90.

Принцип дії:

Всередині металевого корпусу муфти знаходиться спеціальний терморозширювальний (інтумесцентний) вкладиш. При підвищенні температури (зазвичай понад 150°C, коли полімерна труба починає плавитися, матеріал вкладиша стрімко збільшується в об'ємі, в десятки разів. Він утворює щільний, вогнетривкий "корок", який повністю перетискає залишки пластикової труби і герметично перекриває отвір у залізобетонній плиті.

Особливості монтажу:

• Манжета закріплюється або зовні безпосередньо на плиті міжповерхового перекриття, (можна використовувати дві манжети по обидва боки перекриття) або її можна вмурувати в отвір у перекритті, крізь який буде проходити труба.
• Кріплення до плити здійснюється металевими дюбелями або анкерами до бетону (пластикові дюбелі використовувати заборонено).
• Для забезпечення заявленої межі вогнестійкості зазори між трубою та перекриттям повинні бути зашпакльовані вогнетривким розчином.

Для надійного і довготривалого функціонування інженерних систем обирайте якісну продукцію Wavin Ekoplastik, з урахуванням її призначення. Якщо у Вас є питання, будь ласка звертайтеся до представників Wavin Czechia s.r.o в Україні
